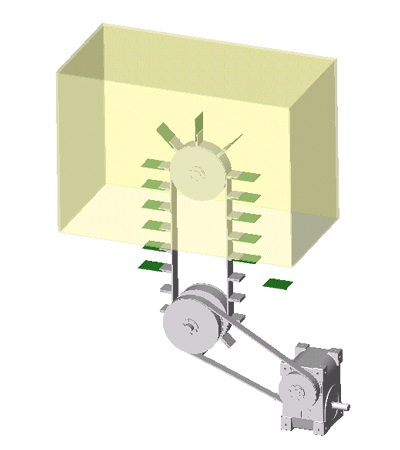

CD系列

實心軸和法蘭面輸出一體化設計，成為輕載應用的通用產品。

內部采用高品質潤滑脂，實現了產品的長周期面維護。

可選配各類傳感器控制器和伺服電機進行配置，使整體性能更加優越。

產品型號

- 4.5CD / 6CD / 7CD / 8CD / 11CD / 14CD / 17CD

產品特點

- 輸出軸和安裝法蘭一體式結構，可直接安裝工作盤 / 齒輪等

標準配置

- 標準配用空心軸齒輪減速電機，可配合變頻器調速

^{<blockquote id="3fqpi"></blockquote>}

項目	記號	單位	4.5CD	6CD	7CD	8CD
工位數	s		2、3、4、5、6、8、10、12、 15、16、20、24、32
輸入軸轉速		rpm	0?300
凸輪曲線			SMS-3(SANKYO変形正弦）、 SMCV-3(SANKYO変形等速度）
輸出軸容許軸向載荷	P1	N	1274	1372	2156	4116
輸出軸容許徑向載荷	P2	N	1372	1392	2940	4116
輸出軸的容許扭矩	TS	N?m	需計算后參考扭矩功能表
輸出軸的抗扭剛度	K1	N?m/rad	6.08×10³	1.37×10⁴	2.84×10⁴	5.29×10⁴
輸出軸的慣性矩	J0	kg?m²	3.5×10^-4	6.0×10^-4	1.7×10^-3	4.0×10^-3
輸出軸的容許彎曲扭矩	P3	N?m	33	34	63.7	80.8
輸入軸容許軸向載荷	P4	N	833	980	1470	3430
輸入軸最大重復彎曲力	P5	N	1078	1470	2078	2548
輸入軸最大重復容許扭矩	P6	N?m	39.2	58.8	93.1	245
輸入軸抗扭剛度	K2	N?m/rad	2.74×10³	4.12×10³	8.43×10³	1.67×10⁴
^{輸入軸的慣性矩(注1)}	JC	kg?m²	9.0×10^-5	4.75×10^-4	1.5×10^-3	2.25×10^-3
1DWELL 分度精度		sec	±60	±45	±30	±30
2DWELL 分度精度		sec	±120	±90	±60	±60
重復精度		sec	30	20	15	15
本機重量		kg	7.2	13	18	33
箱體涂裝色			垂紋噴漆

項目	記號	單位	11CD	14CD	17CD
工位數	s		2、3、4、5、6、8、10、12、 15、16、20、24、32
輸入軸轉速		rpm	0?300
凸輪曲線			SMS-3(SANKYO変形正弦）、 SMCV-3(SANKYO変形等速度）
輸出軸容許軸向載荷	P1	N	5488	6880	7448
輸出軸容許徑向載荷	P2	N	6860	7860	8722
輸出軸的容許扭矩	TS	N?m	需計算后參考扭矩功能表
輸出軸抗扭剛度	K1	N?m/rad	8.82×10⁴	3.92×10⁵	0.98×10⁶
輸出軸的慣性矩	J0	kg?m²	2.18×10^-2	4.9×10^-2	0.19
輸出軸的容許彎曲扭矩	P3	N?m	220	255	353
輸入軸容許軸向載荷	P4	N	4704	4312	5782
輸入軸最大重復彎曲力	P5	N	4067	5488	9800
輸入軸最大重復容許扭矩	P6	N?m	392	735	1421
輸入軸抗扭剛度	K2	N?m/rad	2.74×10⁴	7.8×10⁴	1.37×10⁵
^{輸入軸的慣性矩(注1)}	JC	kg?m²	7.0×10^-3	2.7×10^-2	0.07
1DWELL 分度精度		sec	±30	±30	±30
2DWELL 分度精度		sec	±60	±60	±60
重復精度		sec	15	15	15
本機重量		kg	61	120	200
箱體涂裝色			垂紋噴漆
